ES160-- Máquina de moldagem por injeção elétrica de alta velocidade Union Plastic

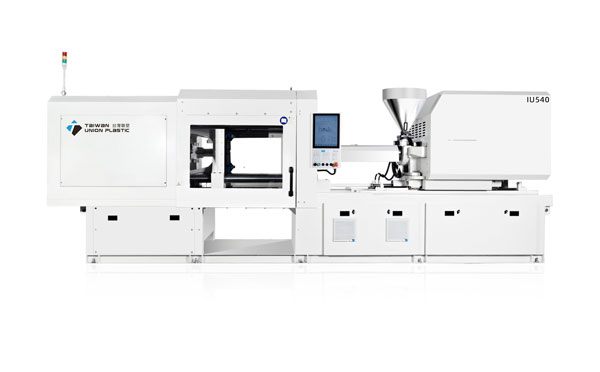

Sobre o UNION PLASTIC ES160
A UNION PLASTIC ES160 é uma máquina de moldagem por injeção totalmente elétrica produzida pela Honzen Union Plastic (ZheJiang) Machinery co., Ltd. com força de fechamento de 1600 kN. A máquina de moldagem por injeção totalmente elétrica UNION PLASTIC ES160 possui uma velocidade de injeção opcional de 200 a 350 mm/s para aplicação padrão ou de 450 a 800 mm/s para aplicações de injeção de alta velocidade. Para o produtor de recipientes IML de parede fina, uma configuração de alta velocidade com uma velocidade de injeção de 450 a 800 mm/s seria preferível. Com um curso de abertura de 430 mm, a UNION PLASTIC ES160 é adequada para a produção em alta velocidade de tampas IML ou recipientes IML de parede fina com altura máxima de até 93 mm.
A especificação do UNION PLASTIC ES160
| Unidade de fixação | Unidade | ES160 | ||||||
|---|---|---|---|---|---|---|---|---|
| Força de fixação | kN | 1600 | ||||||
| Curso de fixação | mm | 430 | ||||||
| Altura mínima do molde | mm | 200 | ||||||
| Altura máxima do molde | mm | 500 | ||||||
| Máx.Luz do dia | mm | 930 | ||||||
| Tamanho do cilindro (H x V) | mm | 730 x 690 | ||||||
| Espaço de barra de gravata (H x V) | mm | 520 x 470 | ||||||
| Dimensão mínima do molde | mm | 335 x 305 | ||||||
| Peso máximo do molde | t | 1 | ||||||
| Golpe de ejeção | mm | 130 | ||||||
| Força de Ejeção | kN | 40 | ||||||
| Unidade de Injeção | Unit | IU260 | IU410 | |||||
| A | B | C | A | B | C | D | ||
| Diâmetro do parafuso | mm | 30 | 34 | 38 | 35 | 40 | 40 | 45 |
| Relação L/D do parafuso | L/D | 23.0 | 22.4 | 20 | 23.0 | 22.5 | 25.5 | 20 |
| Volume teórico de tiro | cm3 | 99 | 127 | 159 | 154 | 201 | 201 | 254 |
| Pressão de injeção | MPa | 272 | 212 | 169 | 270 | 207 | 207 | 163 |
| Mantendo a pressão | MPa | 217 | 169 | 136 | 216 | 166 | 166 | 131 |
| Peso do tiro (PS) | g | 90 | 116 | 144 | 140 | 183 | 183 | 232 |
| Capacidade de Plastificação (PS) | g/s | 13 | 18 | 24 | 19 | 27 | 43 | 39 |
| Taxa de injeção (padrão/alta) | g/s | 129/289 | 165/372 | 206/464 | 175/394 | 229/515 | 229/515 | 289/615 |
| Velocidade de injeção (padrão/alta) | mm/s | 200/450 | ||||||
| Plastificação do Curso | mm | 140 | 160 | |||||
| Velocidade de rotação do parafuso | rpm | 400 | ||||||
| Força de contato do bico | kN | 25 | 30 | |||||
| Dados Gerais | Unit | IU260 | IU410 | |||||
| Potência total (padrão/alta) | kW | 23.5/39.2 | 25.7/41.4 | 25.7/41.4 | 31.3/46.7 | 33.7/49.1 | 35.7/51.1 | 33.7/49.1 |
| Capacidade de aquecimento | kW | 7.8 | 10.0 | 10.0 | 12.0 | 14.4 | 16.4 | 14.4 |
| Potência do motor (padrão/alta) | kW | 15.7/31.4 | 19.3/34.7 | |||||
| Zonas de Aquecimento | / | 5 | ||||||
| Peso da máquina | t | 6.6 | 6.7 | |||||
| Dimensões da máquina.(L x W x H) | m | 5.5 x 1.5 x 1.8 | ||||||

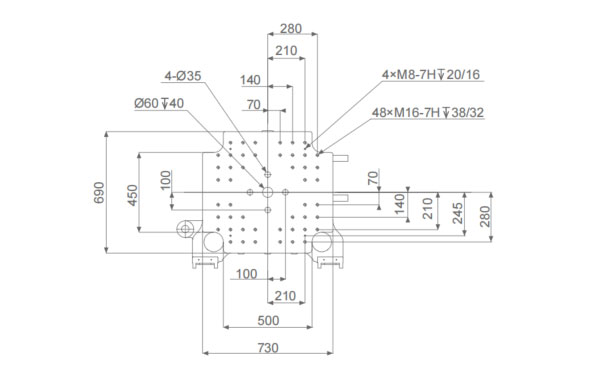

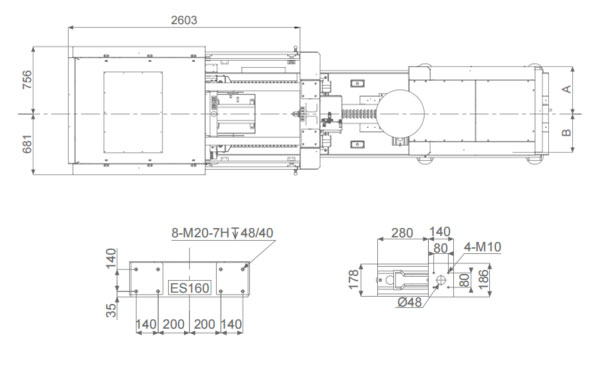

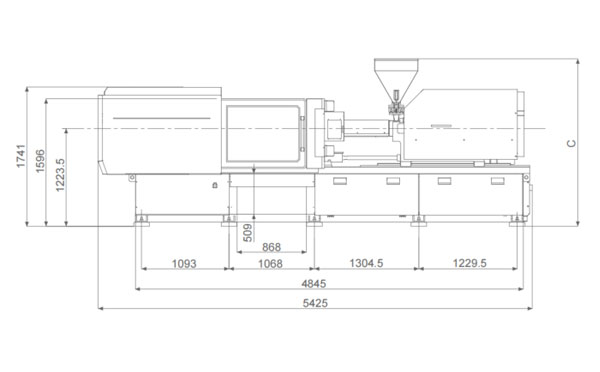

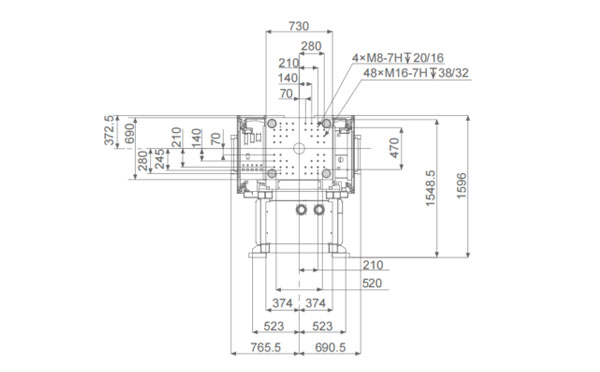

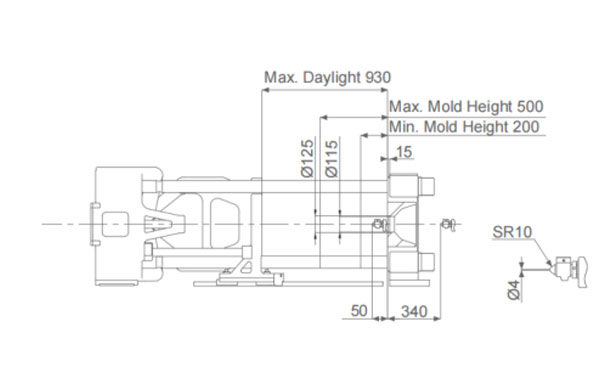

ES160 -- Dimensões (mm)
| Unidade de Injeção | A | B | C |
|---|---|---|---|
| IU260 | 502 | 432 | 2069.5 |
| IU410 | 532 | 462 | 2094.5 |
Soluções IML com Máquina de Moldagem por Injeção Similar
O vídeo é uma solução completa de tampas de 4 cavidades para tubos de sorvete de formato oval, exibida na Chinaplas 2023 em Shenzhen, com uma máquina de moldagem por injeção elétrica de alta velocidade HMD 150T EM150, com tempo de ciclo total de 2,3 s e tempo de moldagem de 0,8 s, com rotulagem feita pelo robô IML de entrada lateral de alta velocidade da série SWITEK SW8. É a solução IML mais rápida exibida na Chinaplas 2023.
A vantagem de uma pequena máquina de moldagem por injeção como a Union Plastic ES160 é que ela pode maximizar a velocidade de abertura e fechamento do molde, tornando-a a melhor máquina de moldagem por injeção para a produção em alta velocidade de recipientes IML de parede fina de pequeno porte. E, como uma máquina de moldagem por injeção totalmente elétrica, ela está livre do risco de vazamento de óleo, que pode ocorrer com a máquina de moldagem por injeção hidráulica.
O destaque da solução IML é a série SW8 de robôs IML de alta velocidade, produzidos pela GuangDong SWITEK Technology Co., Ltd., com design de sistema ultrarrápido. Com um tempo mínimo de moldagem de apenas 0,8 s, o robô IML ajudará a tornar o sistema IML um investimento recompensador.
